余壓監控系統，又名壓差操控系統、壓力測控系統、余壓勘探系統等。這兒余壓是指：樓梯間氣壓-走道或者前室壓力差。主要用于輔佐正壓送風系統對高層建筑防煙樓梯間/走道、前室（或合用前室）/走道進行余壓值監測與操控。是保持樓梯間和前室的余壓值維持在國家標準規模，阻擋有害煙氣進入的一起，確保防火門的正常敞開，確保生命通道的暢通。

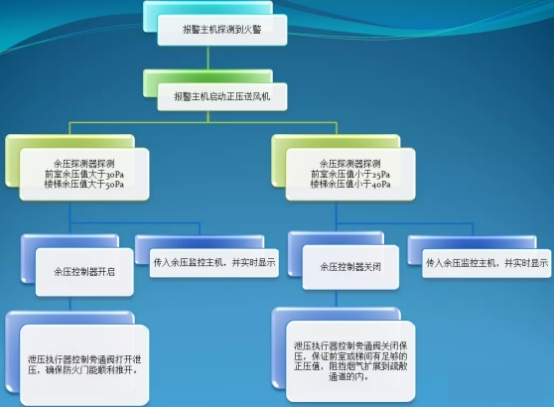

余壓監控系統作業原理：

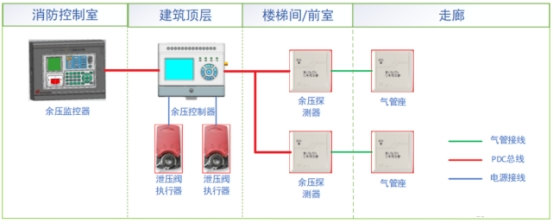

系統組成：氣管座、氣壓采集管、余壓勘探器、余壓操控器、帶電動執行器、余壓監控器。

余壓勘探器—氣管—氣管座：

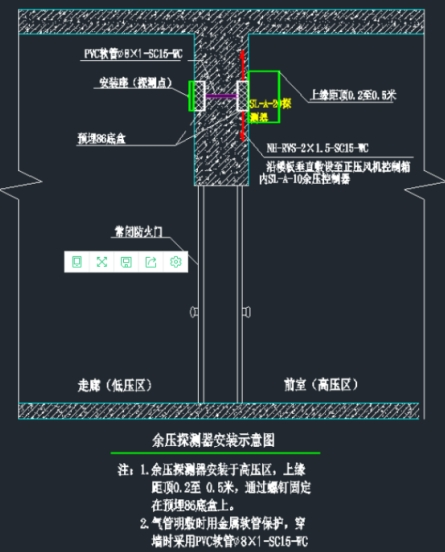

如上圖，余壓勘探器裝置在樓梯間或者前室，經過氣管與裝置在走道氣管座相連，勘探兩個空間氣壓差。

余壓勘探器：也叫壓差操控器、余壓勘探器、壓力傳感器等，如圖，壁掛裝置樓梯間、前室內防火門那一側（上圖右上部分），氣流安穩避開風口的地方，距頂20~50公分，直接固定在預埋86盒上壁掛裝置。

常見首要參數：

1.耐壓值，能飽嘗的最高壓力差。

2.是否帶電源線（是否二線）。

3.測量規模，一般為100pa以內。

 4.壓力：前室30Pa報警，25Pa復位；樓梯間50Pa報警，40Pa復位

氣管：PVC軟管，用于走道——前室或走道-樓梯間引壓，一般穿墻通往氣管座。

氣管座：也便是氣管的末端，為一個氣管末端的裝飾面板。

余壓操控器：

一般導軌裝置于屋頂風機操控柜內，經過總線收集自己帶載的余壓傳勘探器的余壓，將余壓數據和設備進行狀況，反饋到余壓監控主機上顯現，并具有兩路泄壓閥操控，可操控泄壓執行器的敞開和關閉完成對兩臺風機的操控。

余壓監控器：

余壓監控器，又稱余壓監控主機，一般為壁掛小主機，用于實時監控余壓值、余壓報警、泄壓狀況、報警聯動狀況，顯現系統運轉情況以及操控余壓操控器的執行泄壓。簡單來說便是顯現余壓操控器和余壓傳感器的實時狀況。

泄壓執行器：

接納來自余壓操控器的操控信號，完成對風機的旁通閥的敞開或關閉動作，簡單來說，這東西就一個可正向或反向的執行器，與風閥連接完成對風閥開口大小的調節。

國家《建筑防排煙系統技術標準》GB51251-2017對余壓值的要求：

3.4.4 機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增散布,余壓值應契合下列要求:

1.前室、關閉避難層(間)與走道之間的壓差應為25Pa~30Pa

2.樓梯間與走道之間的壓差應為40Pa~50Pa

 3.當系統余壓值超過最大答應壓力差時應采納泄壓措施。最大答應壓力差應由本標準第3條計算確定

鼎信消防余壓監控參照表：

從表上能夠看出，1個項目裝備1個余壓監控主機就夠了，1棟樓配一個余壓操控器，原則根據是每個前室配一套余壓勘探器-氣管-氣管座，樓梯間一般在最底層處配一套余壓勘探器-氣管-氣管座。

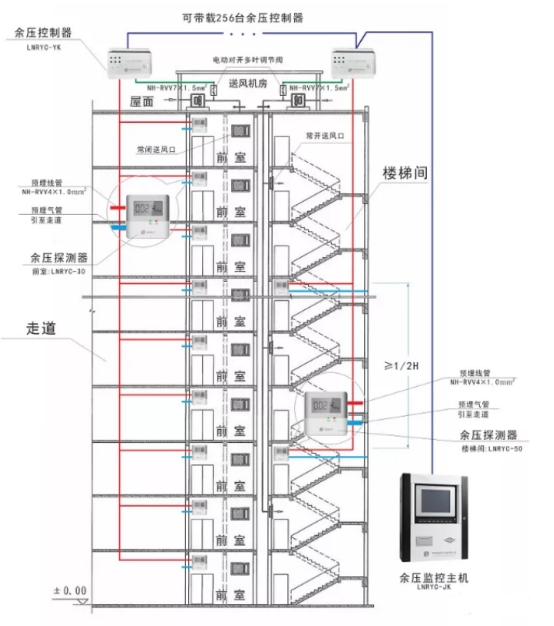

可參考下面余壓監控系統圖進一步了解：
