當余壓監控系統相關部位的余壓值超越最大允許壓力差時應采納泄壓辦法，選用電動泄壓閥是其間一種有用泄壓辦法。

泄壓閥執行器由余壓監控系統操控器的指令操控敞開或封閉，使用24V電源供電。

一文讀懂防煙余壓監控系統

余壓監控系統，又名智能壓差測控系統、余壓操控系統、防排煙余壓監測系統、消防余壓勘探系統等，首要輔助高層建筑正壓送風系統在防煙排煙過程中，滿意走廊至消防前室、封閉流亡層（間）、防煙樓梯間的壓力呈遞增分布，對其他壓進行檢測和操控。余壓監控余壓操控系統首要由余壓勘探器（余壓傳感器）、余壓操控器（箱）、余壓監控器、泄壓閥（旁通閥）電動執行器、氣管等組成。

樓梯間余壓監控系統原理如圖：

上圖余壓監控系統原理解說：

1、產生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口敞開，圖中藍色箭頭表明正壓送風機敞開時空氣的活動方向，依據安全逃生原則，余壓監控應滿意防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。

2、余壓勘探器監測走廊至消防前室、封閉流亡層（間）、防煙樓梯間的余壓值：

（1）泄壓。當余壓值超越規則區間時（“規則區間”參考GB51251-2017《建筑防煙排煙系統技術標準》），余壓傳感器將信號傳遞給余壓操控器（箱），余壓操控器（箱）聯動泄壓閥執行器，打開旁通閥，將正壓風機的風量渙散到系統外，從而使正壓送風管道的風量削減，圖中紅色箭頭表明旁通閥敞開時空氣的活動方向，這時，消防前室、封閉流亡層（間）、防煙樓梯間的余壓值下降回歸至正常區間。

（2）加壓。當余壓值低于規則區間時，余壓傳感器將信號傳遞給余壓操控器（箱），余壓操控器（箱）聯動泄壓閥執行器，封閉旁通閥，正壓送風管道的風量增大，使消防前室、封閉流亡層（間）、防煙樓梯間的余壓值上升至正常區間。

3、余壓操控器（箱）由風機配電箱供電，負責給余壓勘探器和泄壓閥執行器供電，它的裝置教程可以參考《CS-Y04C余壓操控器裝置及圖解》。

4、余壓監控器放置于消控室，可以實時檢查系統內悉數余壓勘探器和余壓操控器（箱）的工作狀態和報警信息，并具有打印相關信息功用，監控器箱體指示運行、通訊、報警、故障、消音等。

天然排煙設施：可敞開排煙窗有用面積核算

一、懸窗

當選用開窗角大于70°的懸窗時，其面積應按窗的面積核算：排煙有用面積=可敞開窗的面積

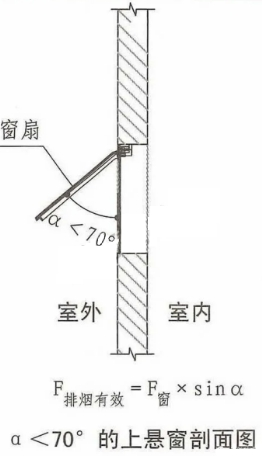

當開窗角小于或等于70°時，其面積應按窗最大敞開時的水平投影面積核算：排煙有用面積=可敞開窗面積*Sinα

對于懸窗，排煙有用面積應按水平投影面積核算；如果中懸窗的下開口部分不在儲煙倉內，這部分的面積不能計入有用排煙面積之內。

二、平開窗

 當選用開窗角大于70°的平開窗時，其面積應按窗的面積核算：排煙有用面積=可敞開窗的面積

當開窗角小于或等于70°時，其面積應按窗最大敞開時的豎向投影面積核算：排煙有用面積=可敞開窗面積*Sinα

三、推拉窗

當選用推拉窗時，其面積應按敞開的最大窗口面積核算：排煙有用面積=可敞開窗口的面積

四、百葉窗
當選用百葉窗時，其面積應按窗的有用開口面積核算：排煙有用面積=百葉窗面積*有用系數（對于百葉窗，窗的有用面積為窗的凈面積乘以有用面積系數。當選用防雨百葉時系數取0.6，當選用一般百葉時系數取0.8）

五、平推窗
當平推窗設置在頂部時，其面積可按窗的1/2周長與平推間隔乘積核算，且不該大于窗面積。

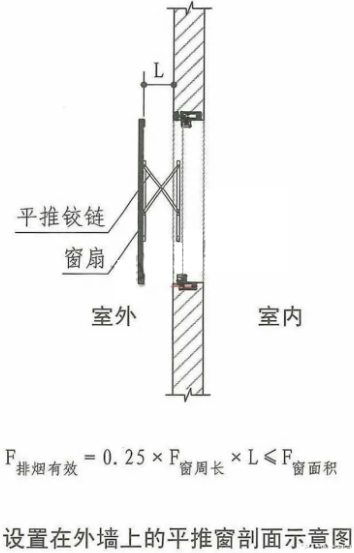

當平推窗設置在外墻時，其面積可按窗的1/4周長與平推間隔乘積核算，且不該大于窗面積。
