某高層建筑余壓監控系統示意圖如圖1所示。

1設置場所

在設有機械加壓送風系統的場所,應設置智能余壓監控系統。

2設置范圍

每臺加壓送風機配電控制箱內設置余壓控制器;防煙樓梯及其前室應設置余壓探測器;消防電梯間前室或合用前室應設置余壓探測器。

3設置部位

1.余壓控制器的設置位置及數量,應遵照機械加壓送風機的設置原則,每臺加壓風機的配電控制箱內應設置余壓控制器,為一對一的關系，每個旁通泄壓閥僅能接受一臺余壓控制器的控制;超過32層的高層建筑或建筑高度超過100 m的建筑,其機械加壓送風機(余壓控制器)應豎向分段獨立設置,且每段高度不應超過100 m;余壓控制器應設置在加壓送風機控制箱內,控制箱內預留一路220 V電源為余壓控制器的工作電源。

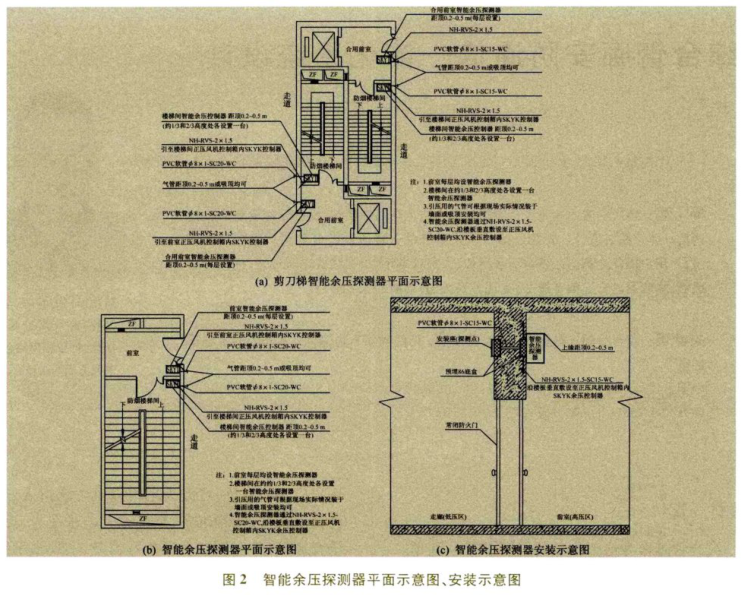

2.余壓探測器的設置:應在每層防煙樓梯間的前室或者合用前室設置1臺余壓探測器;在樓梯間高度約1/3和2/3處各設置1臺余壓探測器或者在加壓送風口處設1臺余壓探測器,余壓探測器應設置在高壓區(樓梯間、前室區域疏散門側),距頂0.1~0.5 m壁掛安裝,采用底座直接固定在預埋86盒上。智能余壓探測器平面示意圖、安裝示意圖如圖2所示。
