建筑發生火災時,防煙樓梯間及其前室、避難走道是人員撤離的生命通道和消防人員進行撲救的通行走道,必須確保其防煙性能要求。從防煙角度講,機械加壓送風系統的余壓過低不利于防煙,因此余壓越高越好。但由于疏散門的方向是朝疏散方向開啟,而加壓送風作用方向與疏散方向恰好相反。若余壓過高,則會導致樓梯間與前室﹑前室與走道之間的疏散門兩側壓力差過大,門無法正常開啟,影響人員疏散和消防人員施救。

目前,加壓送風系統本身沒有能力來判斷加壓區是否保持一定壓力或加壓泄漏過大,壓力達不到標準,起不到防煙作用,或者壓力過大而造成疏散門阻塞,因此如何及時探測加壓區壓力狀況以調整加壓風量,使樓梯間和前室保持相對穩定的余壓成為關鍵,所以設置智能余壓監控系統是保證加壓送風系統在火災中高效使用的必然選擇。

1余壓監控系統涉及的國家標準規范要求

2015年4月27日,公安部消防局發布《關于執行新版消防技術規范有關問題的通知》(公消[2015]98號),通知中明確,鑒于新制訂的《建筑防煙排煙系統技術規范》尚未批準發布,防煙排煙系統的設計與審核按照以下規定執行:防煙與排煙系統設置場所執行GB50016——2014《建筑設計防火規范》,其他具體系統設計仍執行GB50016—2006《建筑設計防火規范》及GB50045——1995(2005)《高層民用建筑設計防火規范》的有關規定。

GB51251——2017《建筑防排煙技術標準》(2018年8月1日實施)第3.4.4條規定,機械加壓送風量應滿足走廊-前室-樓梯間的壓力呈遞增分布,余壓值應符合下列要求:①前室、合用前室、消防電梯前室、封閉避難層(間)與走道之間的壓差應為25~30Pa;2防煙樓梯間,封閉樓梯間,防煙電梯井與走道之間的壓差應為40~50Pa;3當系統余壓值超過最大允許壓力差時應采取泄壓措施。第5.1.4條規定,機械加壓送風系統宜設有測壓裝置及風壓調節措施。

GB50016——2014《LaHIl天a加壓送風防第9.3.3條規定,防煙樓梯間內機械加壓送風防

煙系統的余壓值力4o心寶煙樓梯間和應為25~30Pa;第9.3.4條規定,防煙樓梯間和

合用前室的機械加壓達風o水he團t的前云或合用設置;第9.3.5條規定,防煙樓梯間的前室或合用前室的加壓送風口母公以s幾學1個間的加壓送風口宜每隔2~3層設置1個。

GB50098——2009《人民-陽球梯間送范》第6.2.1條第3.4.4款規定,防煙樓梯間送風系統的余壓值應為40zoPa:第6.2.2室送風系統的余壓值應為25~30Pa;第6.2.2條第3.4.4.56.2.3條第3.4.4B日前室難走道的前室、防煙樓梯間及其前室或合用前室

的機械加壓送風系統宜分別設置。當需要共用系統時,應在支風管上設置壓差自動調節裝置;

第6.2.4小電前室的排風應設小35條規按規范第6.2.1條的規定值整定;第6.2.5條規定,機械加壓送風機可采用普通離心式.軸流式或斜流式風機。風機的全壓值除應計算最不利環管路的壓頭損失外,其余壓值應符合規范第6.2.1條的規定。

2智能余壓監控系統特點

與各類機械加壓送風系統相比,智能余壓監控系統是集工業計算機技術,通信、抗電磁干擾、數字傳感技術及消防二總線于一體的智能化系統。高靈敏度壓力信號傳感器定時自動巡檢并采集監控區域壓力變化等工作狀態,對超壓等故障發出報警信號并記錄。當防煙樓梯間或前室余壓值達到超壓監控值后,余壓探測器發出報警信號,余壓控制器打開加壓風機風管上的電動旁通泄壓閥;余壓回落到正常區間值后余壓探測器發出信號,余壓控制器關閉旁通閥,通過控制旁通泄壓閥的開啟,來保持余壓值穩定在規范要求的區間值內。系統具有實時性、數值化、智能化、自動化連續監控等特點。

智能余壓監控系統由余壓探測器、余壓控制器、風閥驅動器、系統監控專用軟件等部分組成,不低于相關國家標準的功能需求。該系統的設置不影響機械加壓送風系統的正常運行。

2.1余壓控制器

余壓控制器特點如下:

(1)與余壓探測器之間采用獨立消防二總線通信及供電,僅使用NHRVS-2×1.5mm通信線,500m內并聯(T接)連接128個余壓探測器，節省施工和線纜成本。

(2）采用集中式供電方式,給余壓探測器提供DC24V安全電壓,確保系統穩定和人身安全。

(3）實時監控所有被監測區域的壓力工作狀態和故障報警信息,并將工作狀態和報警信息上傳至消防控制室。

(4)精準持續控制電動閥旁通泄壓閥的開、閉,控制余壓值在規范要求的區間值內。

(5)與監控器配接,靈活構建大容量余壓監控系統,適應建筑應用需求。

2.2余壓探測器

余壓探測器特點如下:

(1)實時監測區域內余壓值、溫度值,液晶實時顯示余壓值、溫度值及工作狀態。

(2)具有唯一地址編碼并自帶總線隔離器，通過余壓控制器遠程設定余壓探測器的地址編碼及故障報警參數,方便系統調試及后期維護使用。

(3）結構簡單靈活,安裝方便利于施工,具有壓差校驗功能。

(4)與余壓控制器之間采用獨立消防二總線通信及供電,僅使用NHRVS-2×1.5mm'通信線,節省施工和線纜成本。

(5)采用DC24V工作電壓,確保系統穩定和人身安全。

2.3風閥驅動器

風閥驅動器特點如下:

(1)接收余壓控制器命令,控制調節電動旁通泄壓閥的開、閉角度。

(2)可選擇旋轉角度的萬能轉接頭,設置獨立的運行時間,具有手動控制按鈕。

(3)采用DC24V工作電壓,確保系統穩定和人身安全。

3余壓監控系統的設計案例分析

某高層建筑余壓監控系統示意圖如圖1所示。

3.1設置場所

在設有機械加壓送風系統的場所,應設置智能余壓監控系統。

3.2設置范圍

每臺加壓送風機配電控制箱內設置余壓控制器;防煙樓梯及其前室應設置余壓探測器;消防電梯間前室或合用前室應設置余壓探測器。3.3設置部位

1.余壓控制器的設置位置及數量,應遵照機械加壓送風機的設置原則,每臺加壓風機的配電控制箱內應設置余壓控制器,為一對一的關系，每個旁通泄壓閥僅能接受一臺余壓控制器的控制;超過32層的高層建筑或建筑高度超過100 m的建筑,其機械加壓送風機(余壓控制器)應豎向分段獨立設置,且每段高度不應超過100 m;余壓控制器應設置在加壓送風機控制箱內,控制箱內預留一路220 V電源為余壓控制器的工作電源。

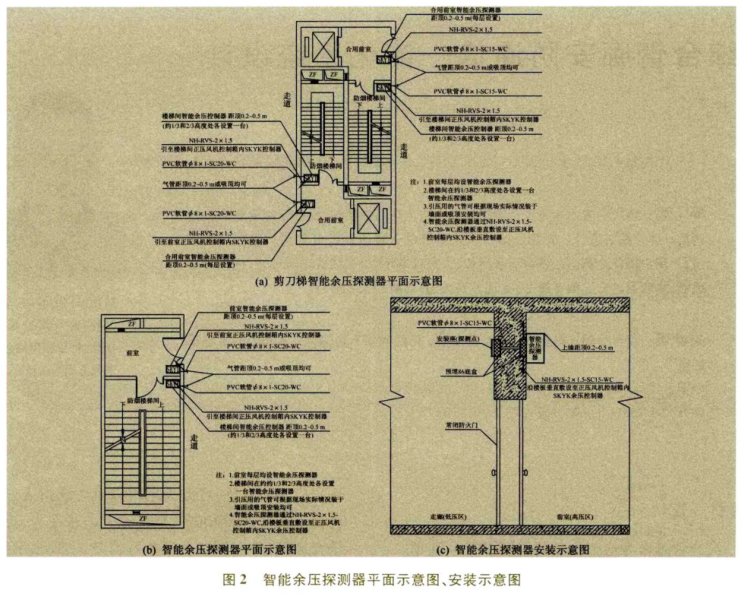

2.余壓探測器的設置:應在每層防煙樓梯間的前室或者合用前室設置1臺余壓探測器;在樓梯間高度約1/3和2/3處各設置1臺余壓探測器或者在加壓送風口處設1臺余壓探測器,余壓探測器應設置在高壓區(樓梯間、前室區域疏散門側),距頂0.1~0.5 m壁掛安裝,采用底座直接固定在預埋86盒上。智能余壓探測器平面示意圖、安裝示意圖如圖2所示。

4總結

介紹了智能余壓監控系統,可保持樓梯間和前室的余壓值維持在國家標準范圍,阻擋有害煙氣進入的同時,確保防火門的正常開啟。
